Електротехнічні вироби вимагають високої точності, стабільності геометрії та ізоляційних властивостей корпусів. Прес-форми для розеток, вимикачів, корпусів приладів, кабельних коробів проєктуються з урахуванням електробезпеки та ергономіки. МІ-ПРОМ створює оснащення для виробників електротехнічних товарів різної складності.
Види прес-форм для електротехнічних виробів
Розглянемо детальніше литі та штампувальні прес-форми.
Литі прес-форми

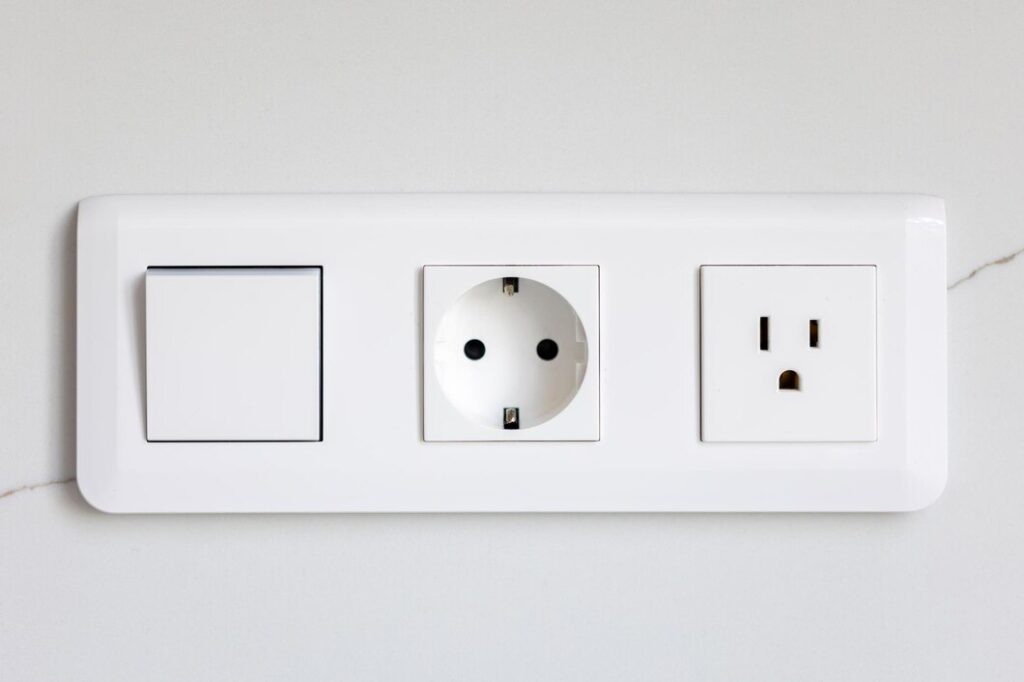

Корпуси розеток та вимикачів виготовляються методом лиття під тиском з ABS, поліпропілену або полікарбонату. Форма має точні вкладиші для отворів під контакти з допуском 0,02–0,05 мм, систему охолодження для рівномірного затвердіння стінок, механізми для формування різьбових отворів та защіпок.
Корпуси електроприладів зі складною геометрією потребують роз’ємних знаків або гідроциліндрів. Кришки з захисними елементами формуються з інтегрованими ущільнювачами методом двокомпонентного лиття.
Кабельні короби та лотки виготовляються з негорючої пластмаси з антипіреними добавками. Матеріал форми має бути стійким до абразивного зносу від наповнювачів у полімері.
Штампувальні прес-форми
Металеві компоненти електротехніки — контакти, клеми, пластини заземлення — виготовляються холодним штампуванням. Хоча це не лиття пластмаси, МІ-ПРОМ має досвід створення штампів для електротехніки.
Штампи працюють при високих навантаженнях та вимагають твердості робочих поверхонь 58–62 HRC. Використовуємо інструментальні сталі з додатковою обробкою для зносостійкості.
Процес виготовлення прес-форм для електротехнічних товарів
Етапи виготовлення включають проєктування, 3D-моделювання з урахуванням електробезпеки та стандартів, симуляцію заповнення для виявлення місць концентрації напружень, механічну обробку компонентів на верстатах ЧПК з точністю 0,01 мм, електроерозійну обробку для складних порожнин та отворів, полірування контактних поверхонь.
Критичний момент — точність розташування металевих вкладишів під контакти. Відхилення 0,05 мм може призвести до неправильного з’єднання з електричною мережею.
Тривалість виготовлення залежить від складності. Форма для стандартної розетки виготовляється за 3–4 місяці, складні корпуси приладів з множинними знаками — 4–5 місяців.
Переваги використання якісних прес-форм у виробництві електротехнічних виробів
Прес-форми суттєво спрощують та прискорюють виробництво деталей.
- Стабільна геометрія забезпечує правильну посадку контактів без зазорів. Неякісні форми дають розкид розмірів 0,1–0,3 мм, що критично для електробезпеки.
- Точність різьбових отворів під кріплення гарантує надійний монтаж розеток та вимикачів. Пошкоджена різьба при монтажі — типова проблема дешевих виробів з неточних форм.
- Якісні форми окупаються при великих серіях. Форма витримує 1–2 мільйони циклів без критичної деградації точності, дешеві аналоги вимагають ремонту після 300 000–500 000 циклів.
Можливість інтеграції елементів знижує собівартість. Ущільнювачі, захисні мембрани можуть формуватися одночасно з корпусом методом двокомпонентного лиття.
Чому варто купити прес-форми для електротехнічних виробів в компанії МІ-ПРОМ
Ми розуміємо вимоги до електробезпеки та ергономіки електротехнічних виробів. Наш досвід створення форм для виробників розеток, вимикачів та електроприладів дає змогу запропонувати перевірені рішення.
Ми маємо власне виробництво на сучасних верстатах з ЧПК. Електроерозійні верстати виготовляють точні отвори під контакти з допуском 0,02 мм.
Завдяки можливості лиття пластмас на замовлення ми тестуємо форму на реальному обладнанні перед передачею. Виявляємо недоліки на етапі налагодження. Також у нас є досвід роботи з видувними технологіями.
Вартість та процес виготовлення залежать від складності виробу. Для розрахунку ціни надішліть креслення або зразок. Замовити та купити форму можна після погодження технічного завдання. Доставка здійснюється по Україні.
Часті питання
Які основні критерії вибору прес-форми для електротехнічних товарів?
Точність геометрії корпусів для правильної посадки контактів, стійкість матеріалу форми до негорючих пластмас з антипіренами, можливість формування різьбових отворів та защіпок, ефективна система охолодження для стабільності розмірів, довговічність при великих серіях. Для виробів з вимогами до електробезпеки критична точність розташування отворів під контакти з допуском 0,02–0,05 мм.
Як впливає якість прес-форми на кінцевий продукт?
Якісна форма забезпечує стабільну геометрію без відхилень, що критично для електробезпеки розеток та вимикачів. Точність різьб гарантує надійний монтаж. Рівномірна товщина стінок запобігає деформаціям при нагріванні. Неякісні форми дають розкид розмірів 0,1–0,3 мм, пошкоджені різьби, нерівномірність стінок. Це призводить до браку, проблем при монтажі та зниження електробезпеки виробів.
Які сучасні технології застосовуються у виробництві прес-форм для електротехнічних виробів?
5-координатна обробка на верстатах ЧПК для складних корпусів приладів, електроерозійна обробка для точних отворів під контакти, симуляція Moldflow для прогнозування напружень у пластмасі, охолодження для рівномірного затвердіння, двокомпонентне лиття для інтеграції ущільнювачів, автоматизований контроль геометрії на координатно-вимірювальних машинах, азотування робочих поверхонь для зносостійкості при переробці абразивних матеріалів.
