Литье деталей с закладными элементами или производство малогабаритных деталей требует особой конфигурации оборудования.

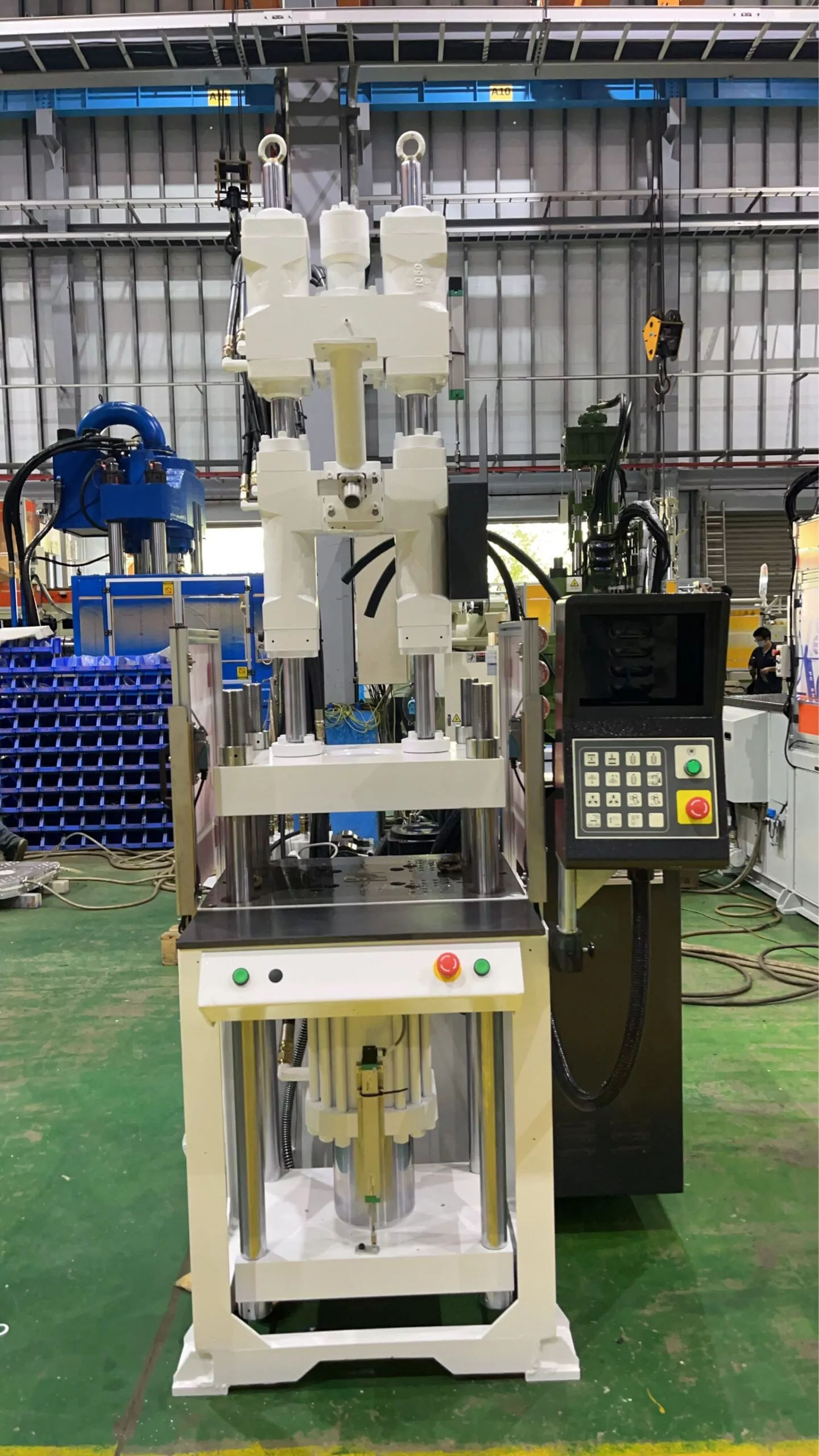

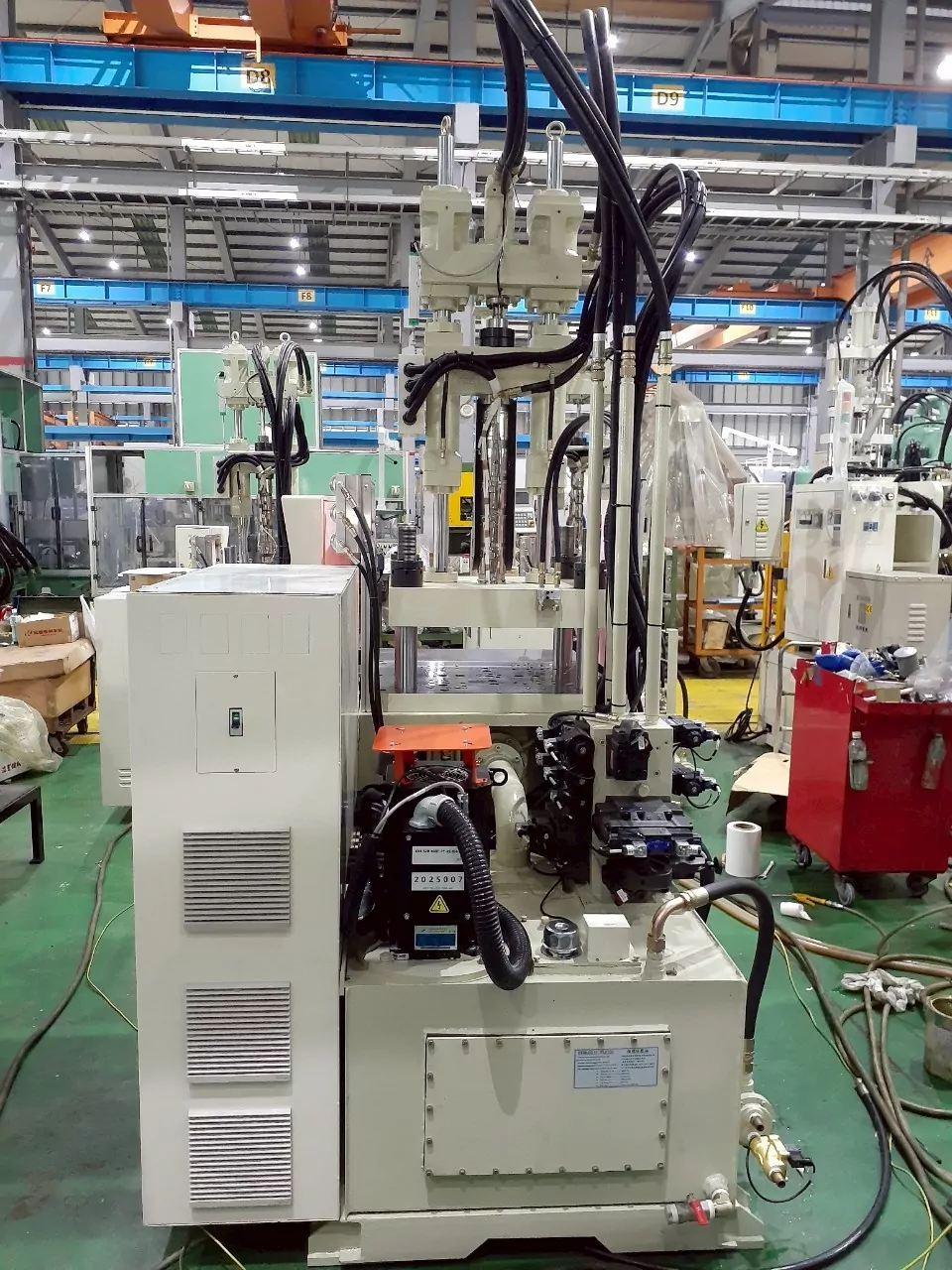

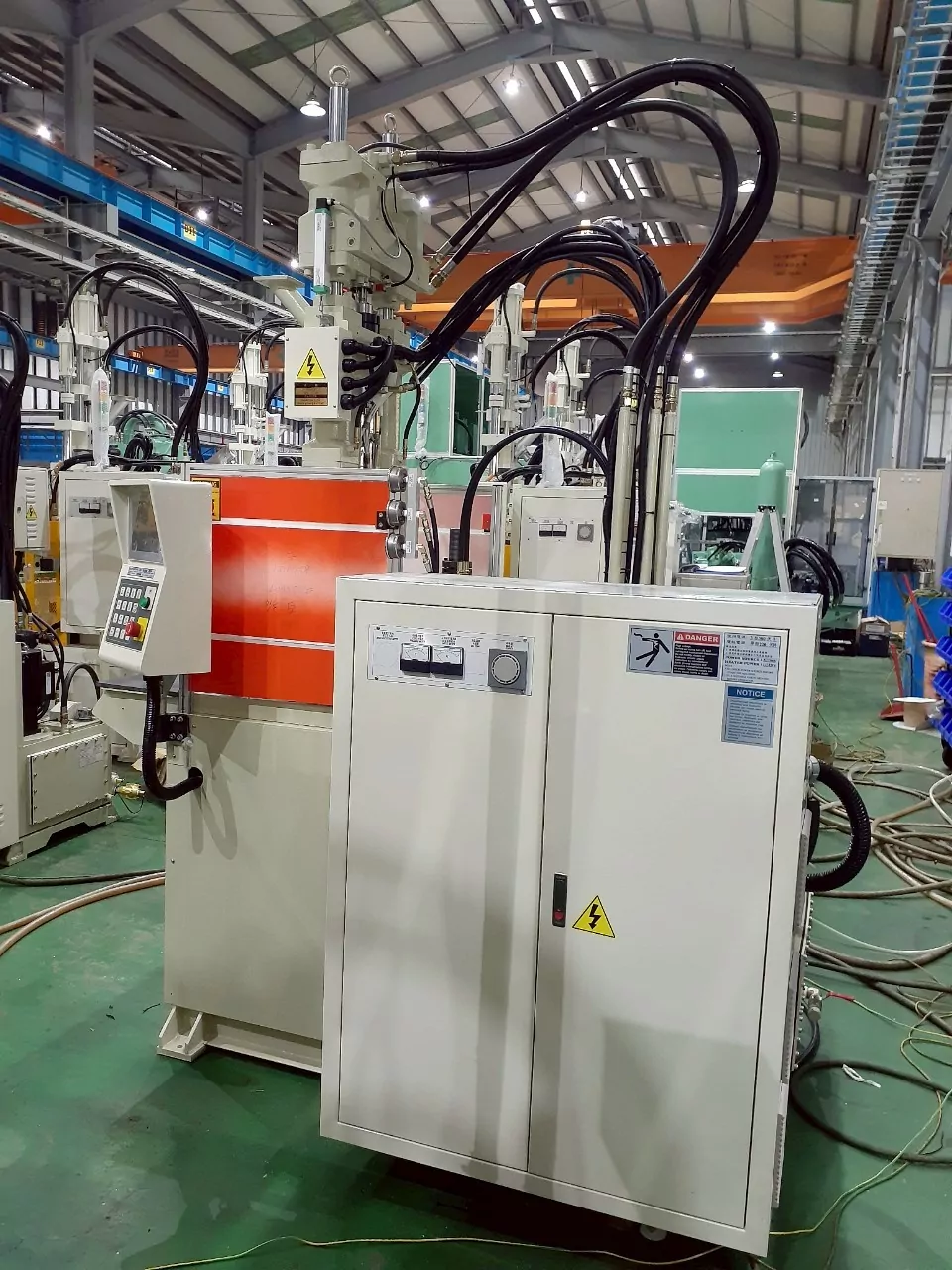

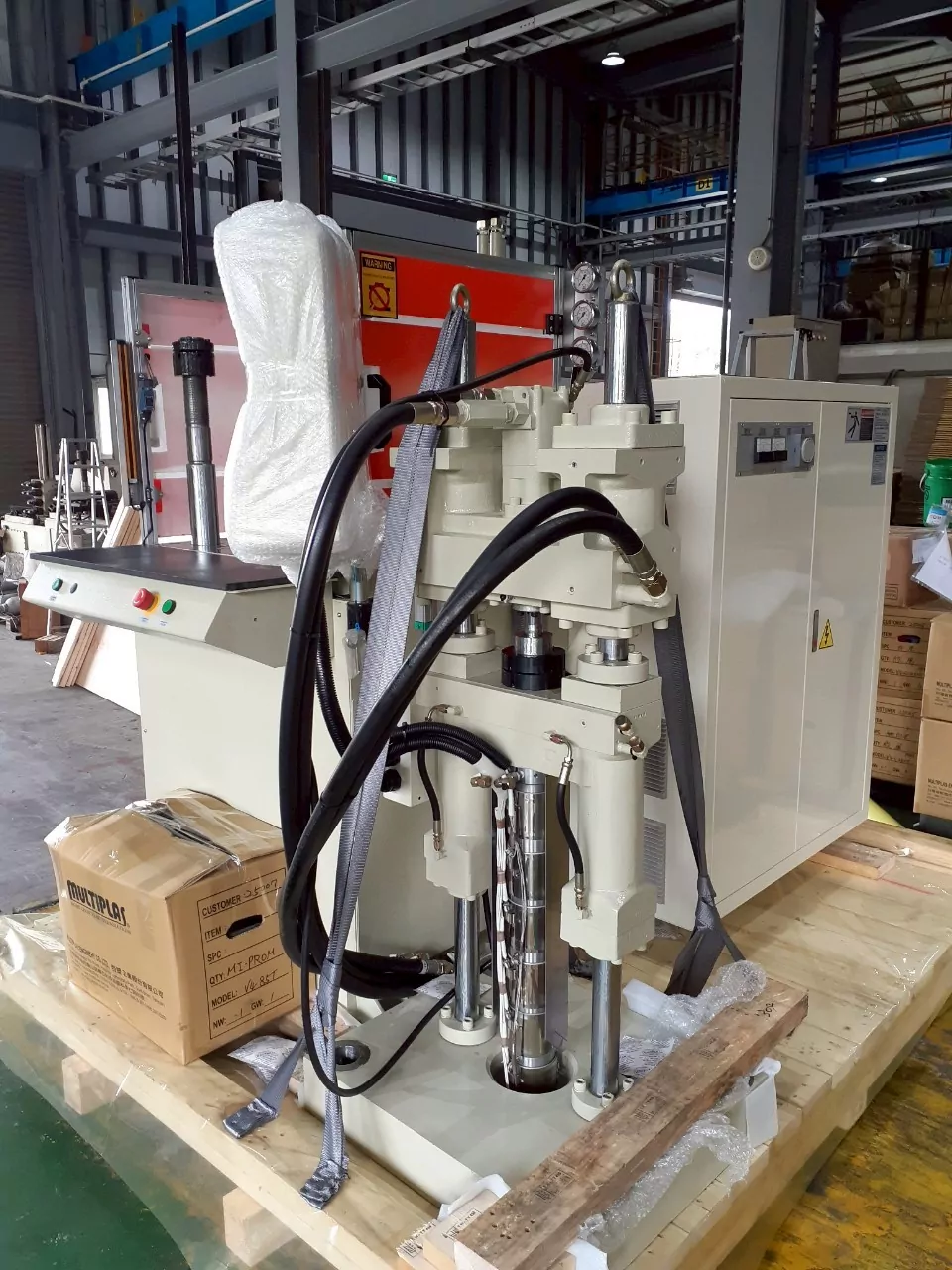

Компания МИ-ПРОМ поставляет в Украину вертикальные термопластавтоматы, где узел впрыска и система смыкания расположены по одной оси перпендикулярно полу. Такой агрегат (ТПА) обеспечит удобную закладку металлических вставок в форму и надежную фиксацию кабелей или разъемов перед впрыском.
Точное литье пластика с закладными деталями
ООО МИ-ПРОМ предлагает широкий ассортимент вертикальных термопластавтоматов (ТПА), которые являются идеальным решением для высокоточного литья пластмасс, особенно для изделий с закладными элементами, кабельной продукции и сложных малогабаритных деталей. Наши вертикальные термопласты обеспечивают непревзойденную точность, эффективность и надежность в производственном процессе.
Сферы применения
Вертикальные термопластавтоматы широко используются в производстве деталей, где необходима высокая точность, надежность соединения материалов и удобство автоматизации процессов вставки закладных деталей. Благодаря вертикальному расположению узлов смыкания и инжекции, они идеально подходят для работы с металлическими, текстильными, электронными и другими вставками.
1. Производство изделий с закладными (Insert Molding)

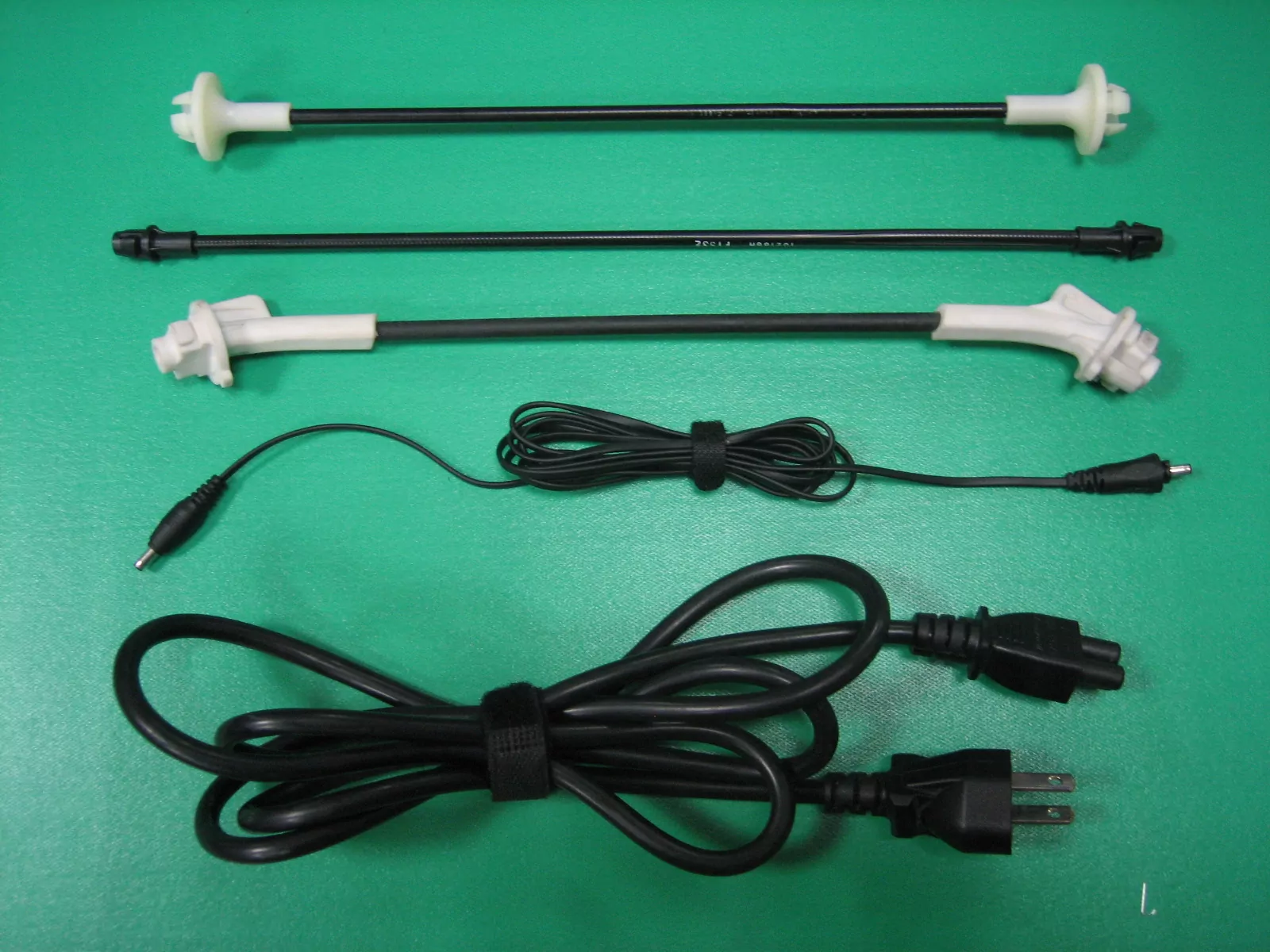

- Заливка пластиковым материалом металлических, керамических или электронных вставок.

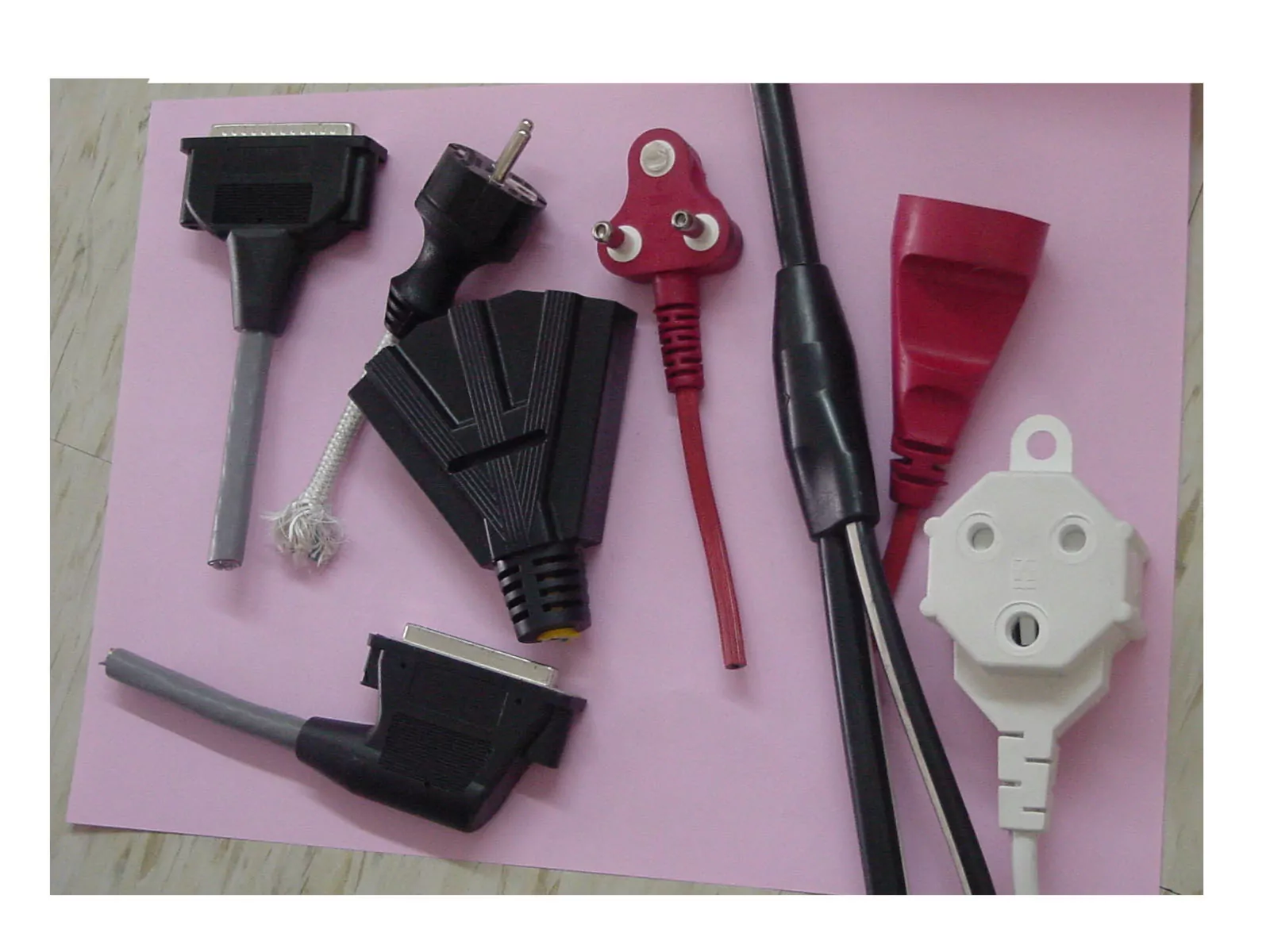

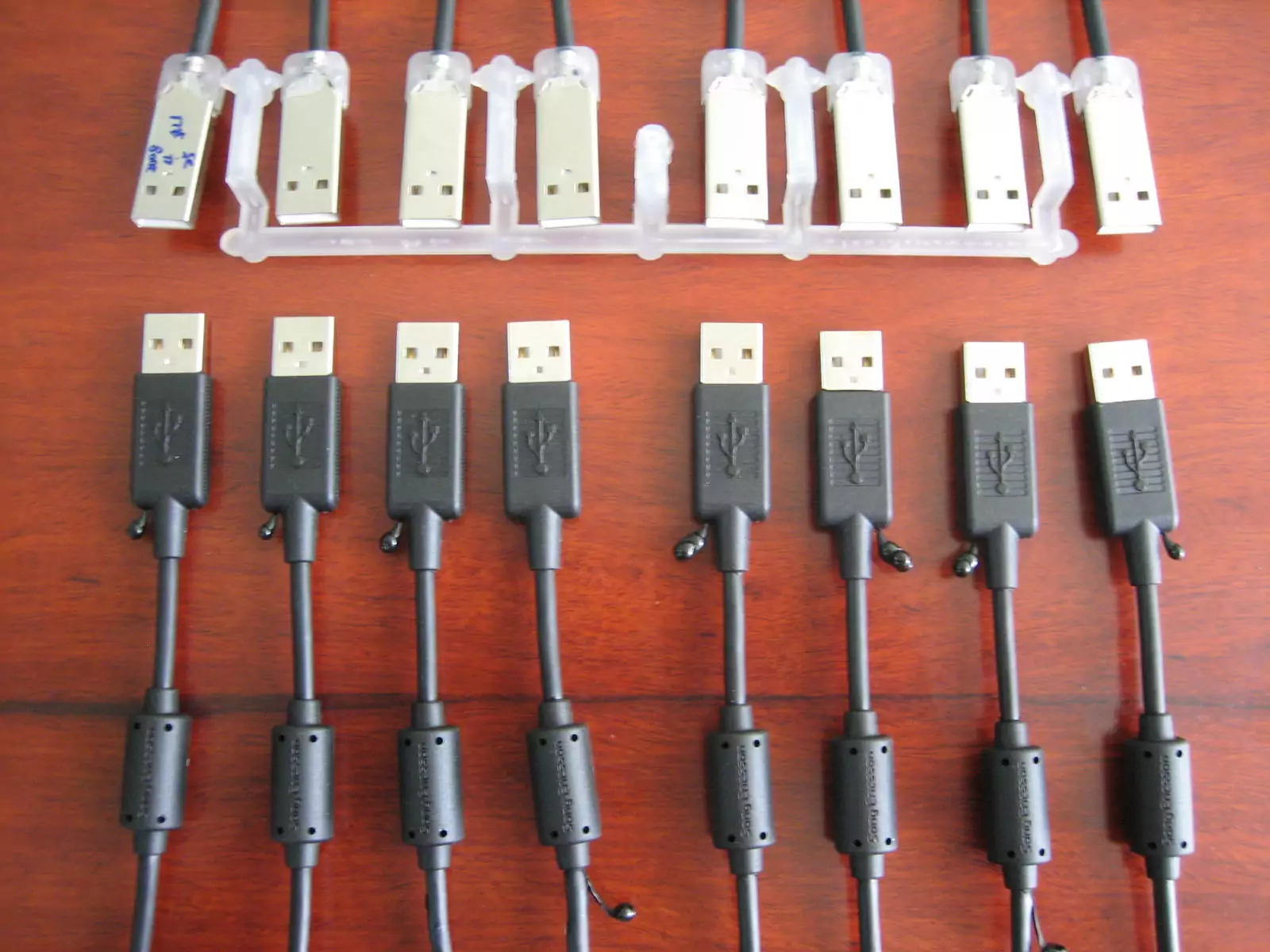

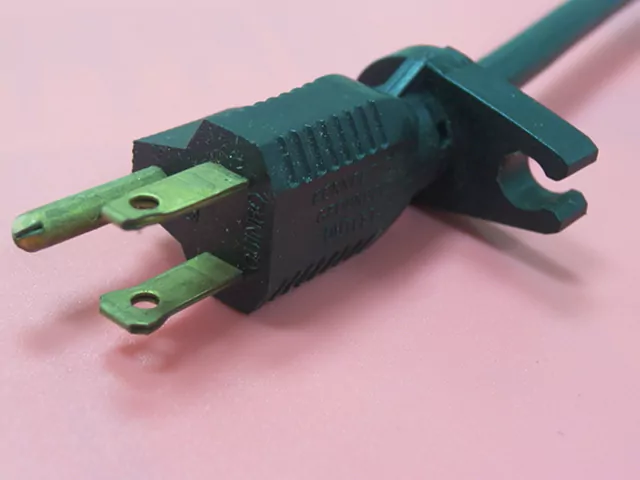

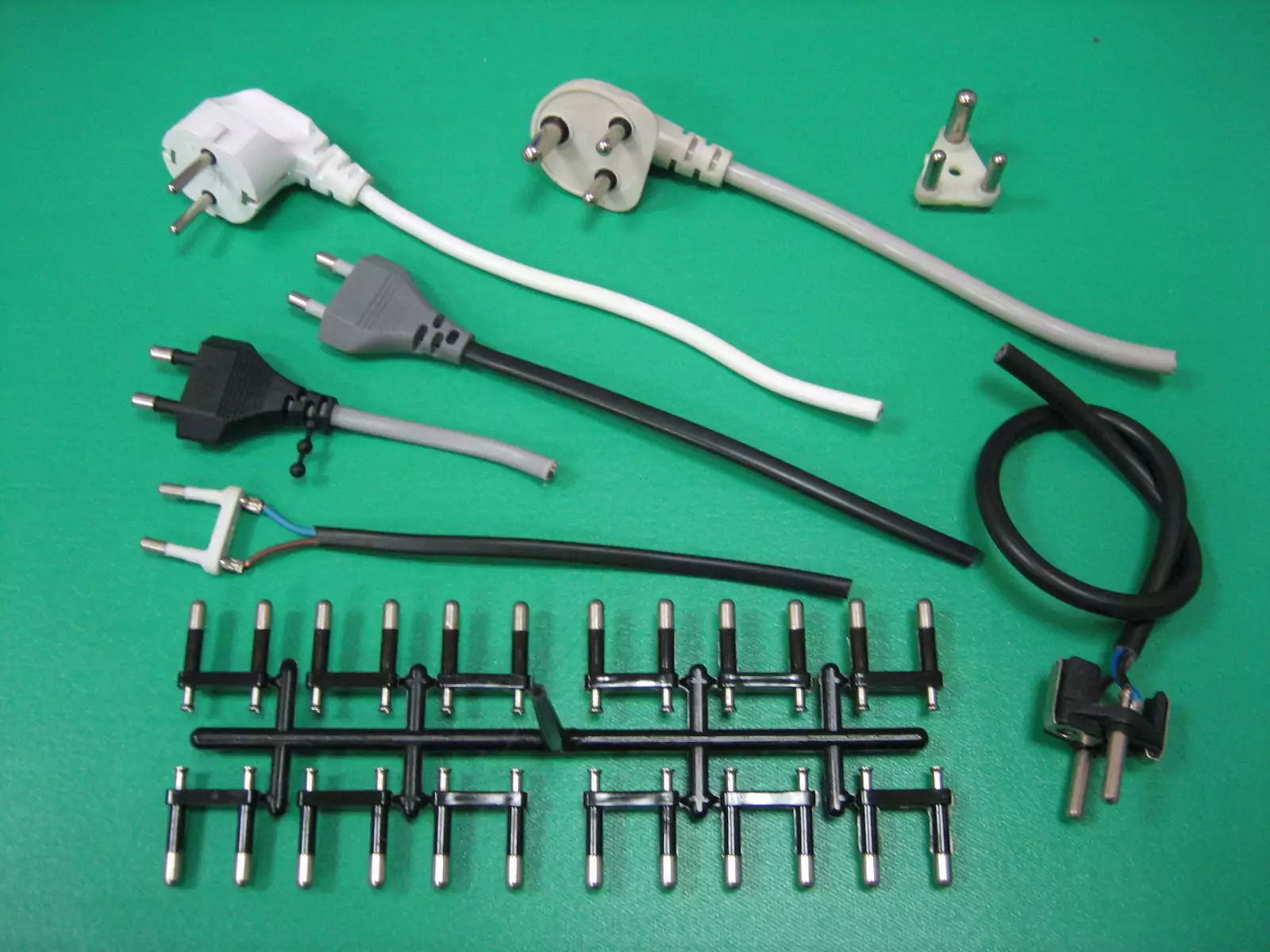

- Изготовление контактов, разъемов, клемм, гнезд, резьбовых втулок.
- Используется в производстве электронных компонентов, автомобильных и бытовых деталей.
2. Автомобильная промышленность
- Детали электропроводки, сенсоров, переключателей, разъемов, корпуса мелких электромеханических устройств.
- Вставки с металлическими элементами или уплотнителями для повышения прочности и герметичности.
3. Электротехническая и электронная промышленность
- Корпуса микросхем, реле, штекеры, адаптеры, элементы питания.
- Герметизация чувствительных компонентов пластиковыми оболочками.
- Производство компонентов для мобильных устройств, LED-освещения, бытовой техники.
4. Изделия медицинского и бытового назначения

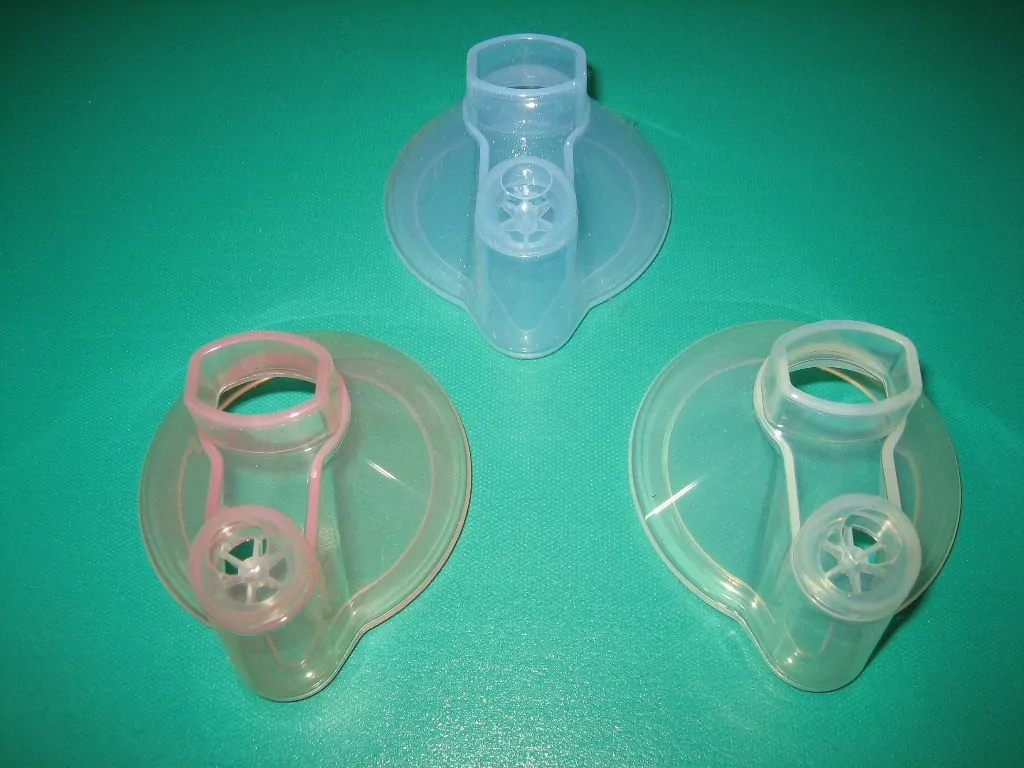

- Компоненты медицинского оборудования, шприцы, клапаны, соединители, элементы фильтров.
- Вставное литье для бытовых приборов — кнопки, переключатели, ручки, уплотнители.

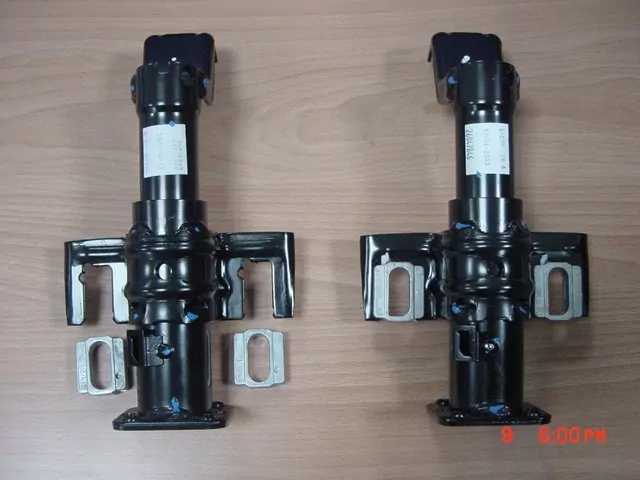

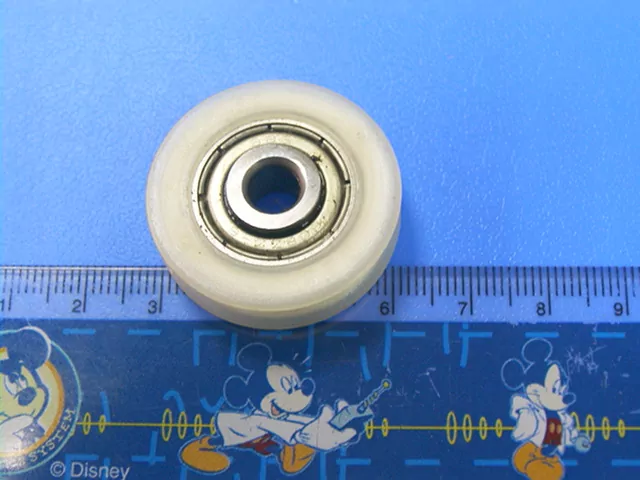

5. Пластиковые элементы с резьбовыми или металлическими втулками
- Изделия, где требуется многократная механическая нагрузка: корпусы инструментов, крепеж, крышки, панели.
- Высокая точность расположения вставок обеспечивает стабильное качество.
6. Автоматизированные линии и интеграция с роботами
- Вертикальные ТПА с открытой рабочей зоной идеальны для работы с роботизированными системами.
- Обеспечивают легкую загрузку вставок и извлечение готовых изделий, что повышает производительность.
Типы вертикальных термопластавтоматов: (конструкции, столы и сферы использования)
В промышленности существует несколько типов вертикальных термопластавтоматов, отличающихся типом стола, количеством рабочих позиций и уровнем автоматизации.

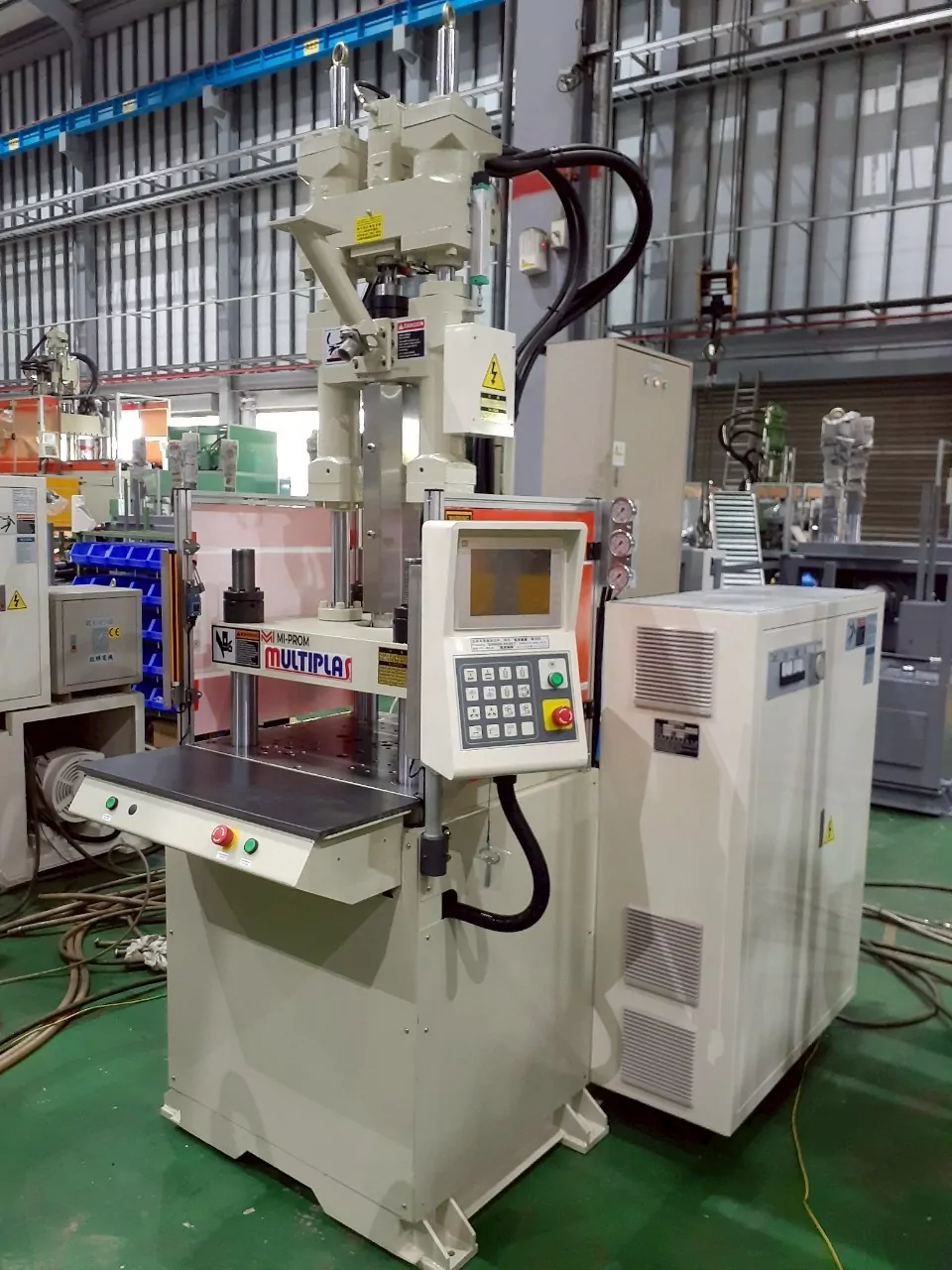

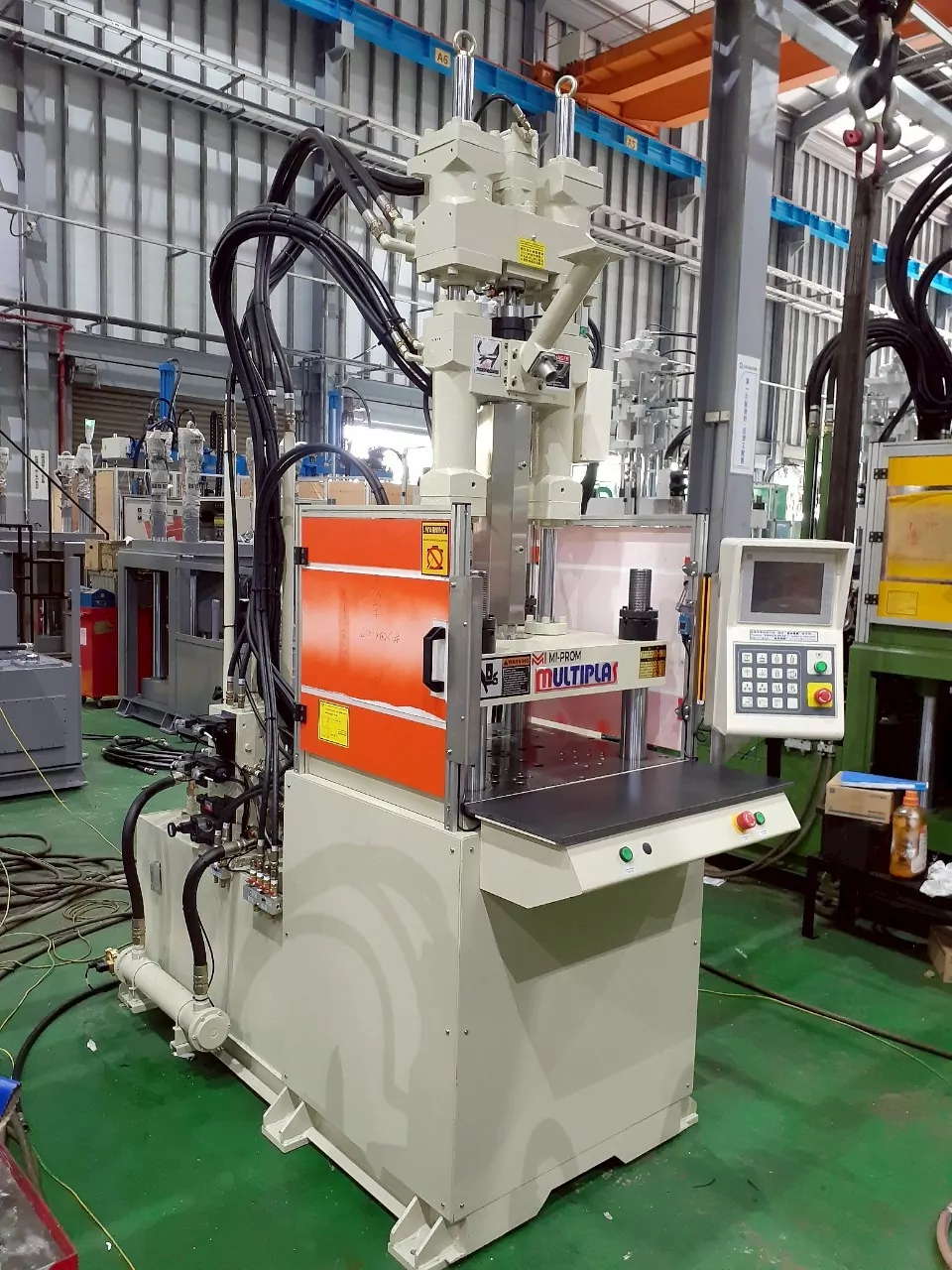

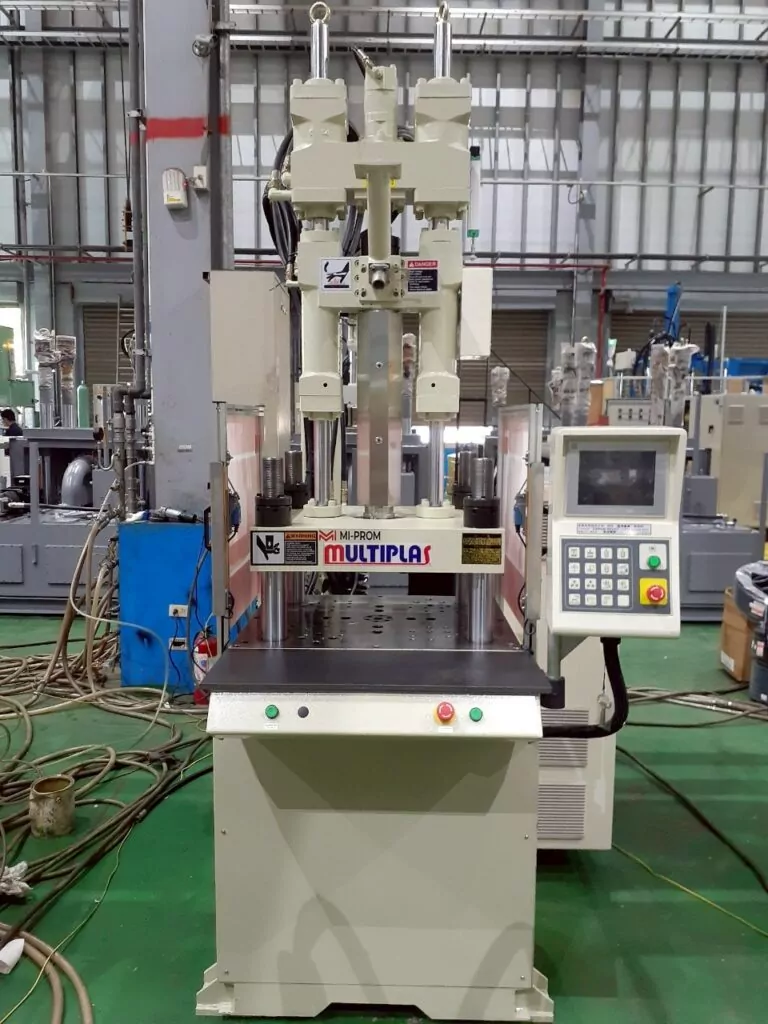

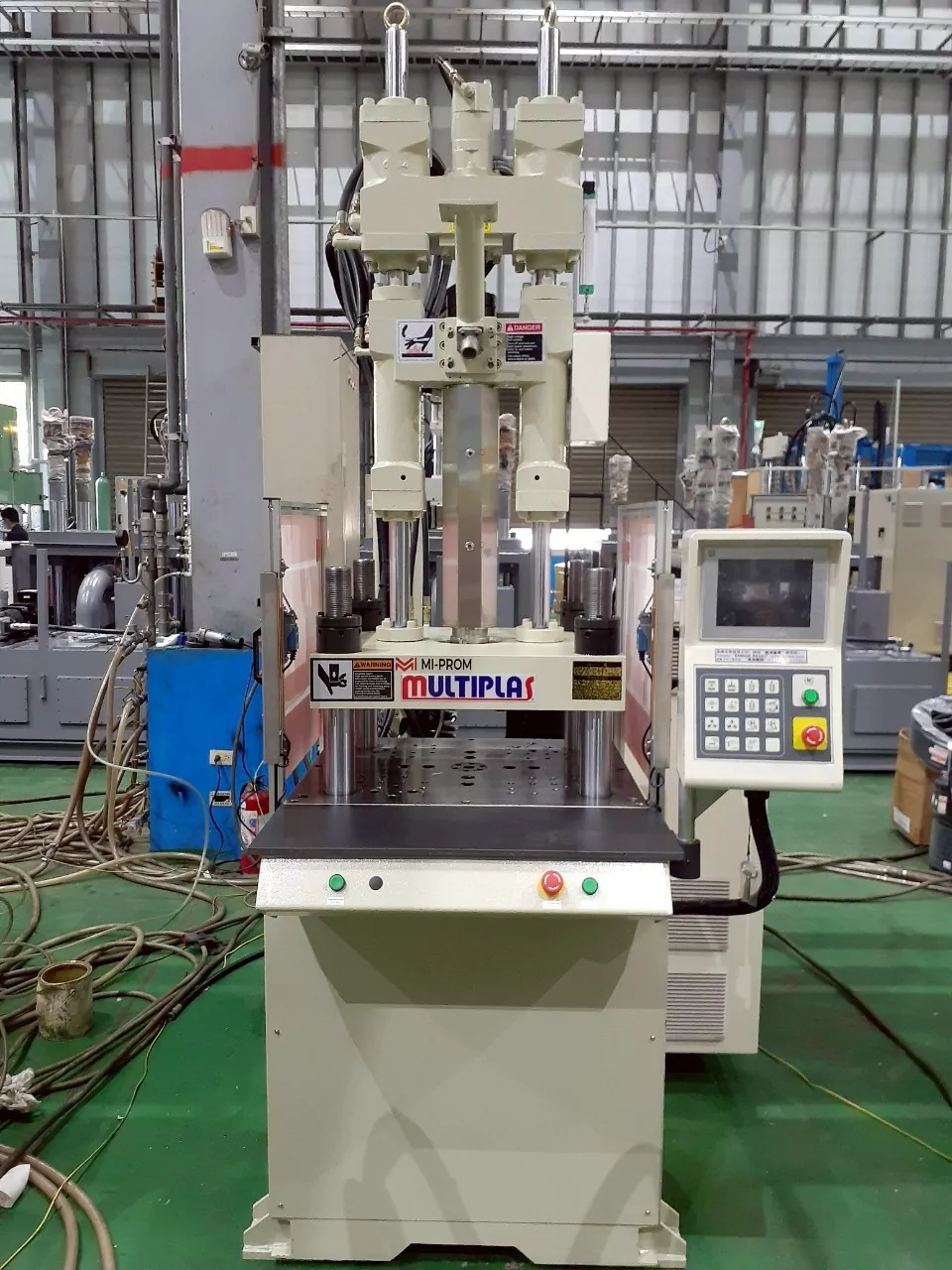

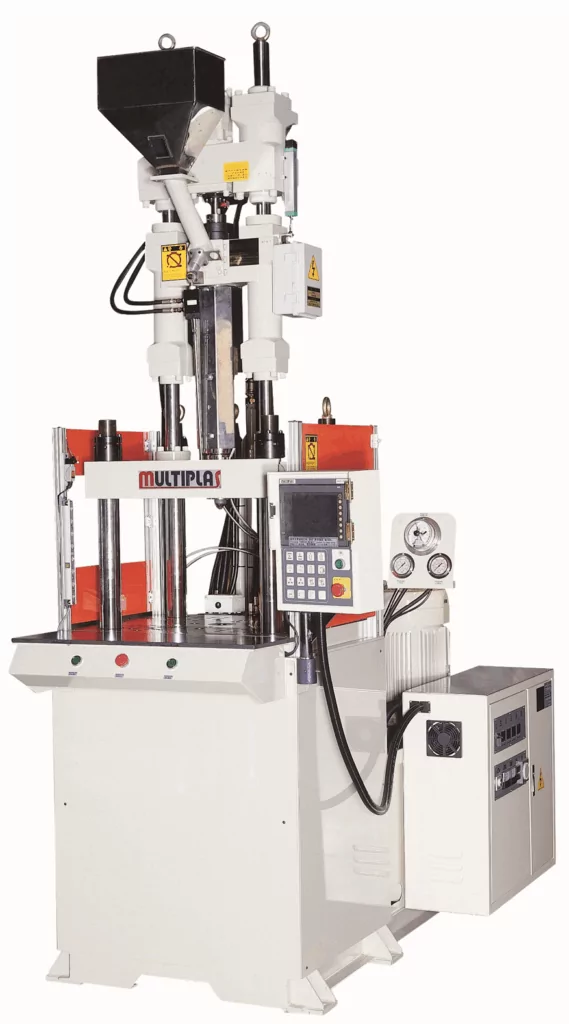

1. Вертикальный термопластавтомат с фиксированным столом
Это базовая модель, где нижняя плита остается неподвижной, а верхняя движется при смыкании формы. Такой тип имеет простую конструкцию и высокую точность, поэтому подходит для мелкосерийного или опытного производства.
Преимущества:
- Надежность и простота эксплуатации
- Высокая точность смыкания
- Минимальные затраты на обслуживание
Сфера применения: электроника, бытовые изделия, медицинские компоненты, пробники, соединители.

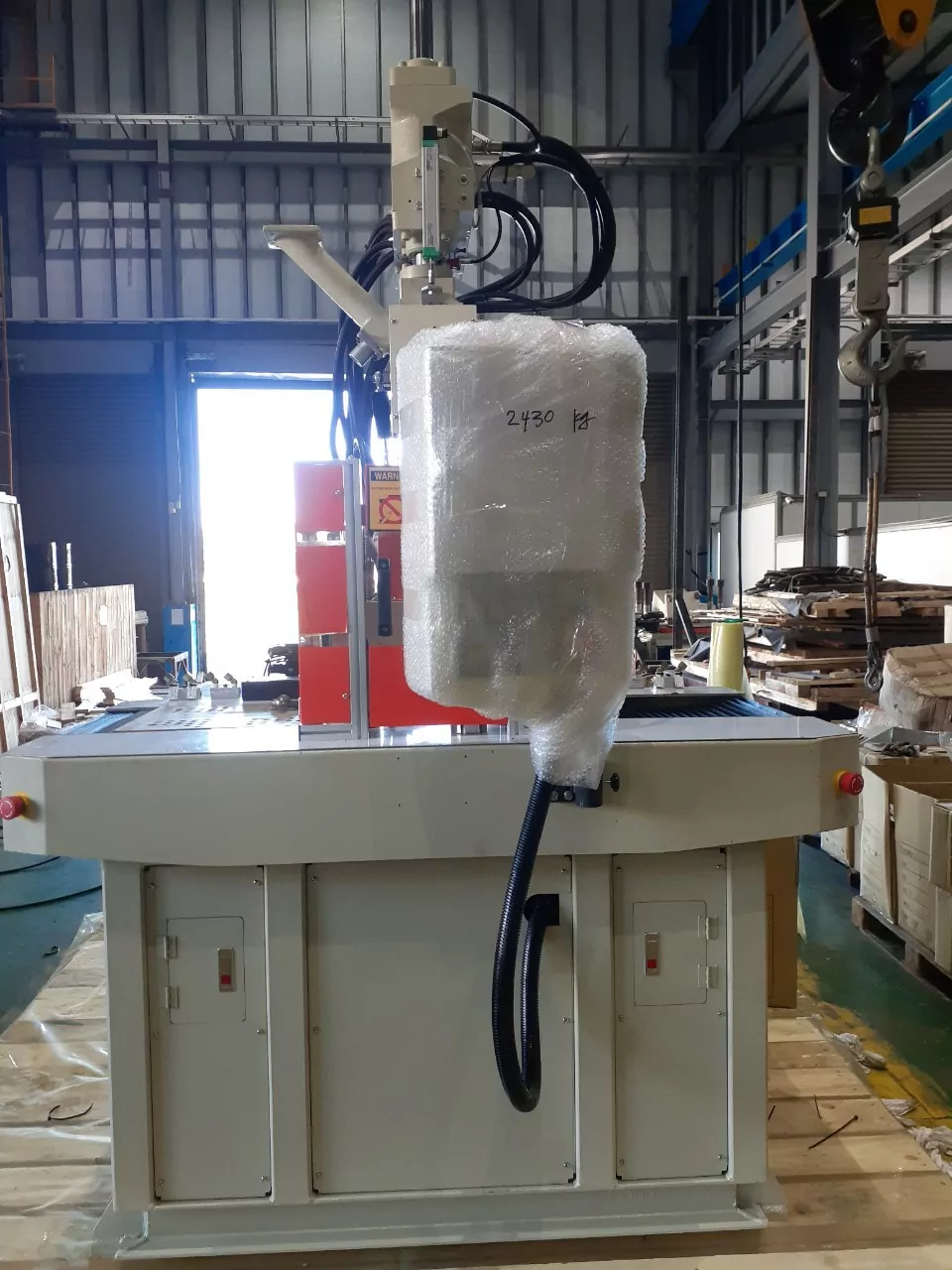

2. Вертикальный термопластавтомат с поворотным столом (ротационный тип)
Такие машины оснащены вращающимся столом на 2 или более позиций. Пока на одной станции происходит литье, на другой оператор или робот размещает вставки. Это позволяет работать без остановок цикла, что существенно повышает производительность.
Преимущества:
- Непрерывный рабочий цикл
- Возможность полной автоматизации
- Высокая эффективность для серийного производства
Сфера применения: инсертные изделия, электроразъемы, автомобильные компоненты, электротехнические детали.

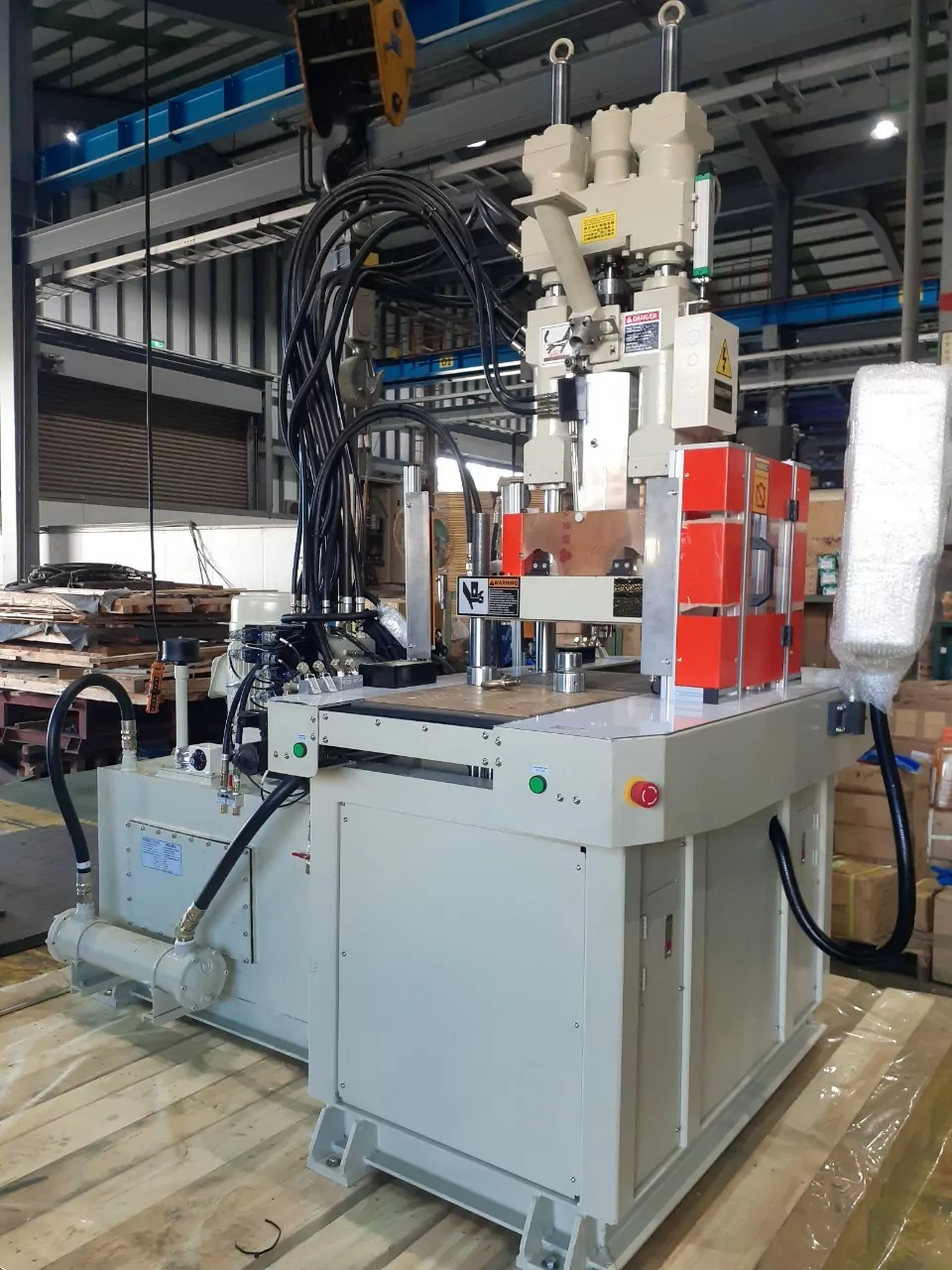

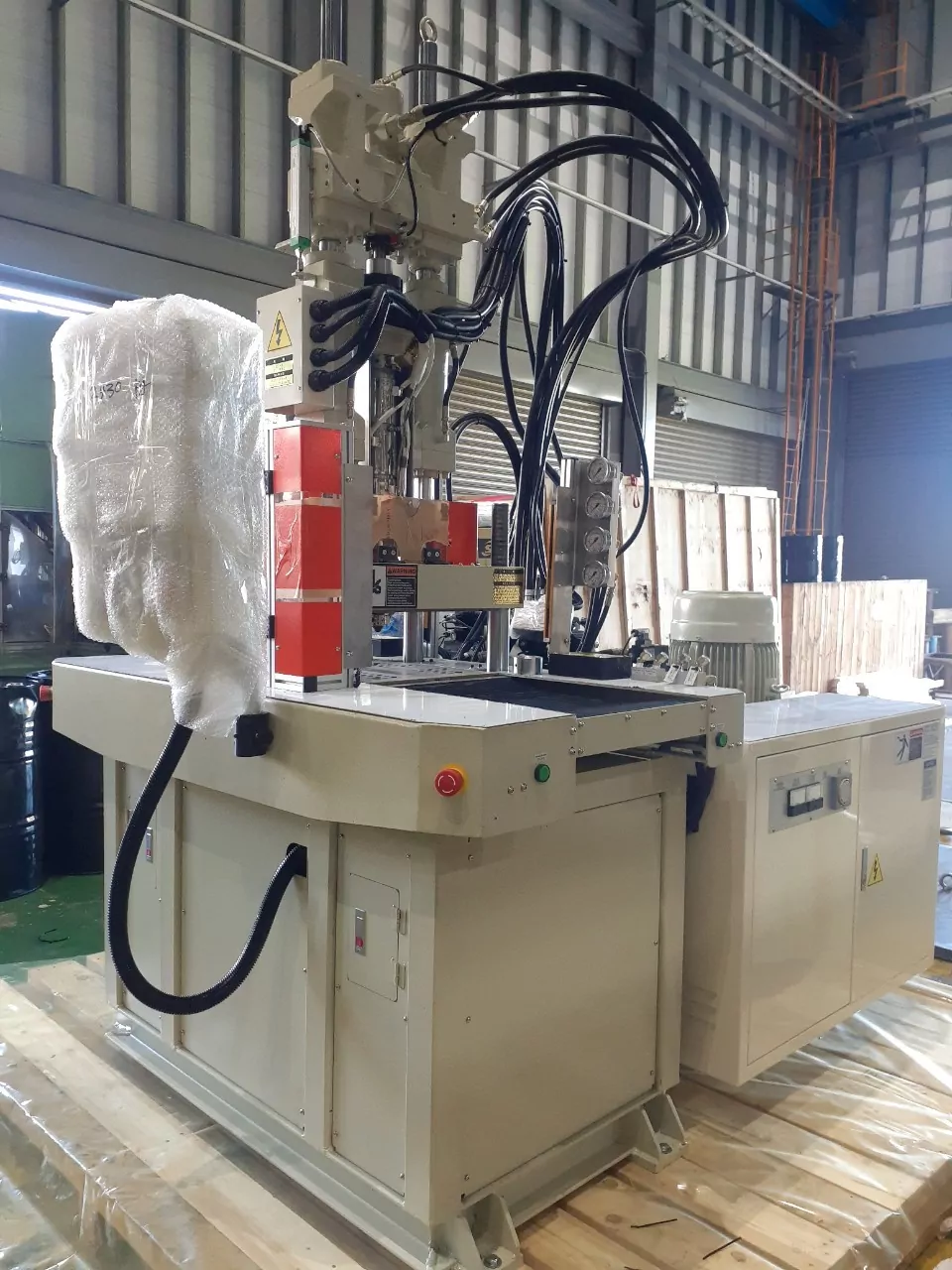

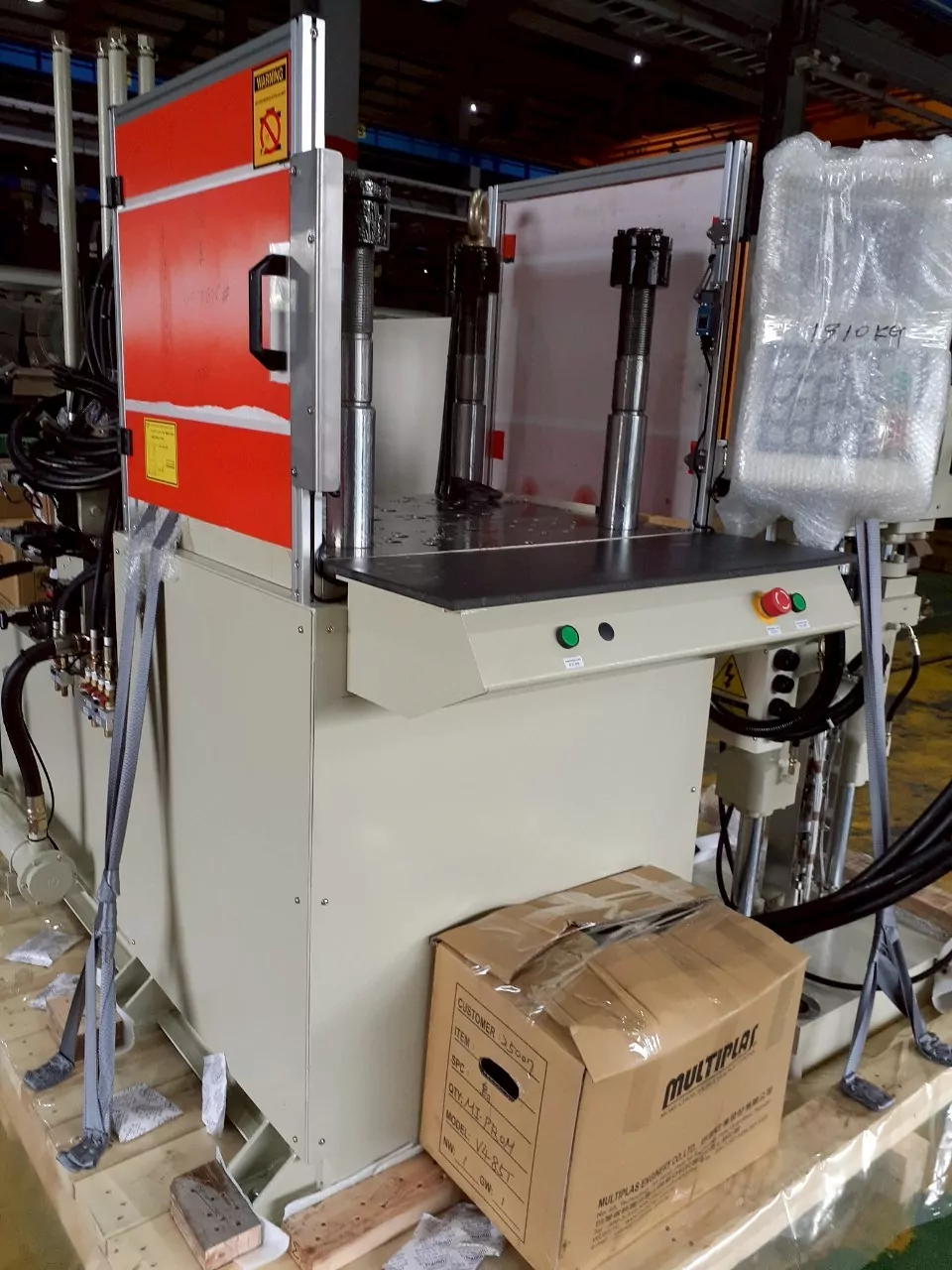

3. Вертикальный термопластавтомат с двойным выездным (слайдовым) столом
Модель с двумя подвижными столами, которые по очереди подают формы под узел смыкания. Это позволяет проводить подготовку вставок и извлечение готовых изделий параллельно с процессом литья, сокращая время цикла.
Преимущества:
- Удобство работы для оператора
- Повышенная производительность по сравнению с фиксированным столом
- Полунепрерывный режим работы
Сфера применения: клеммы, штекеры, пластиковые крепежи, детали с металлическими вставками.

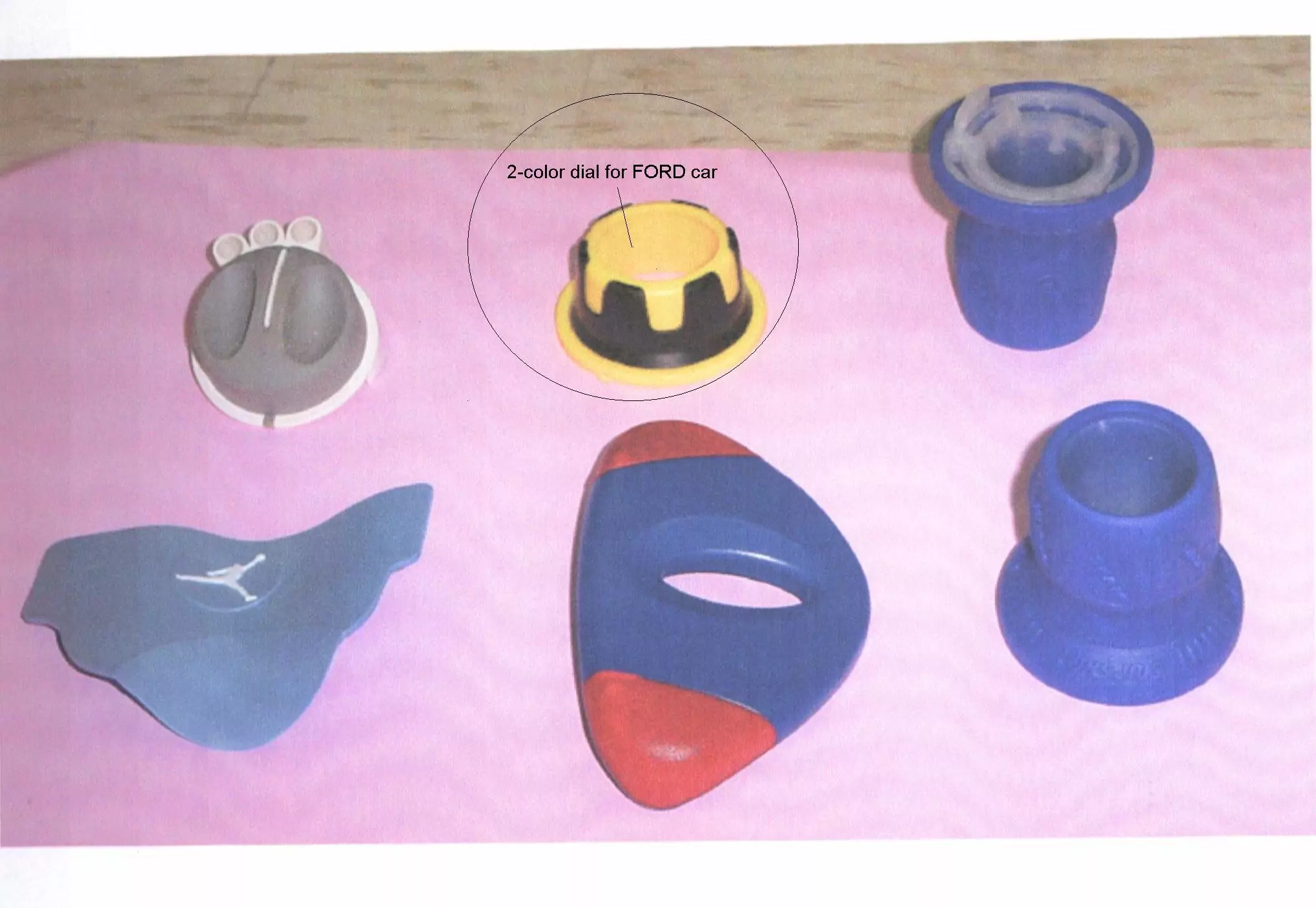

4. Двухкомпонентные вертикальные термопластавтоматы

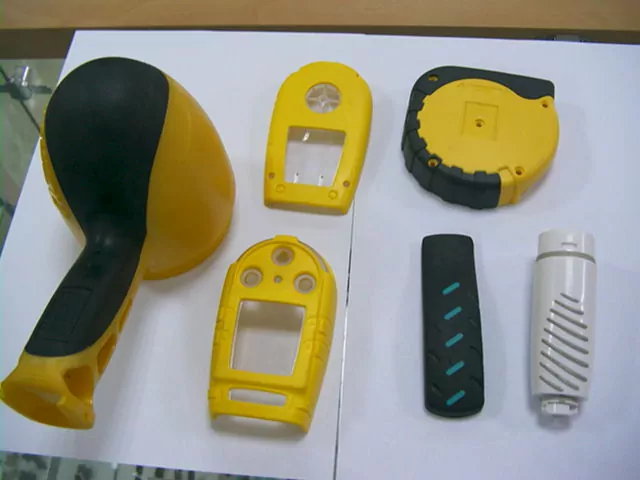

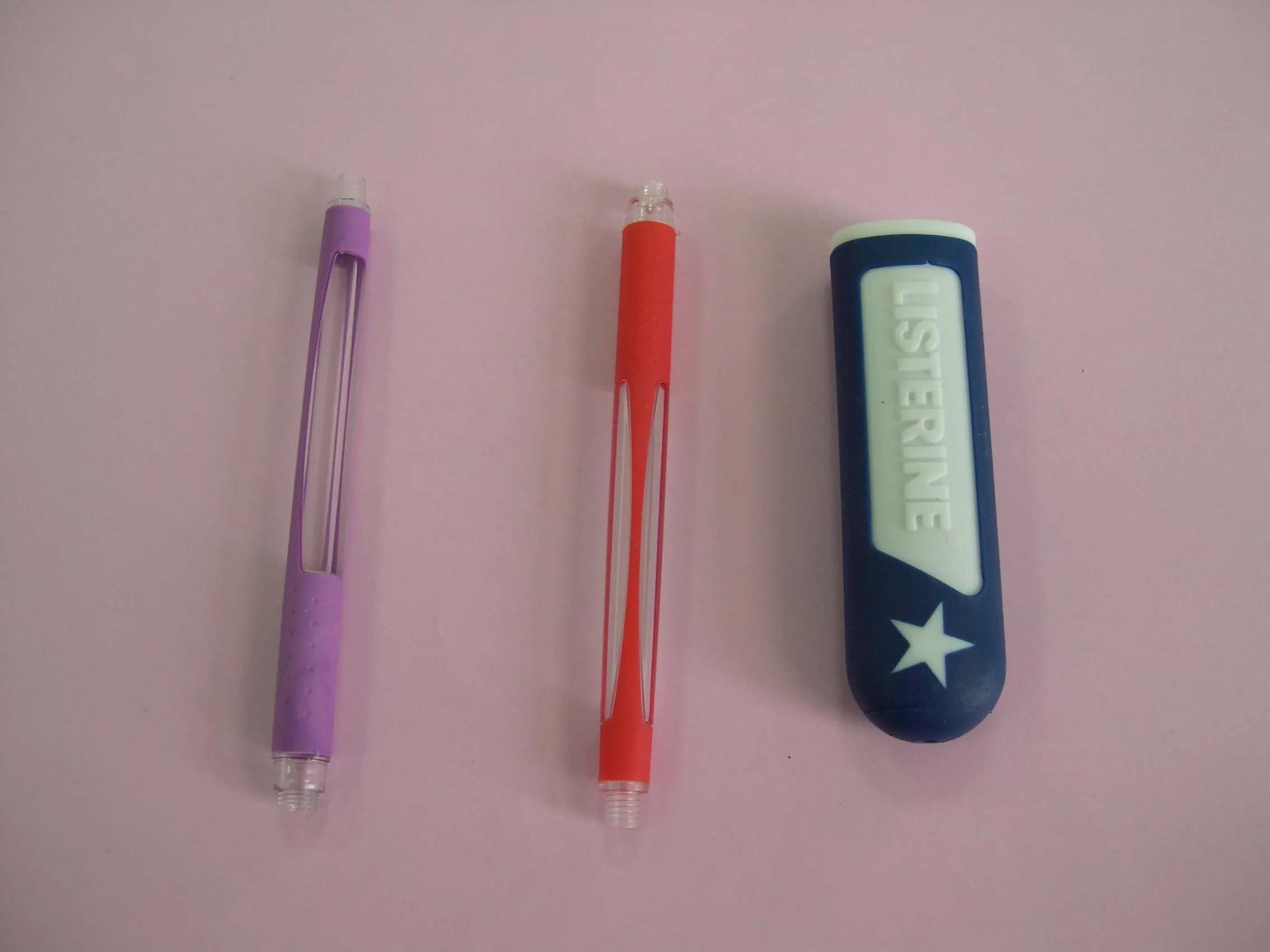

Модели с двумя инжекционными узлами для литья двух материалов или цветов одновременно. Позволяют создавать изделия с комбинированными свойствами — твердая основа + мягкое покрытие, разные цвета или материалы.
Преимущества:
- Производство многослойных и комбинированных деталей
- Повышенная эстетика изделий
- Широкие возможности для дизайнерских решений

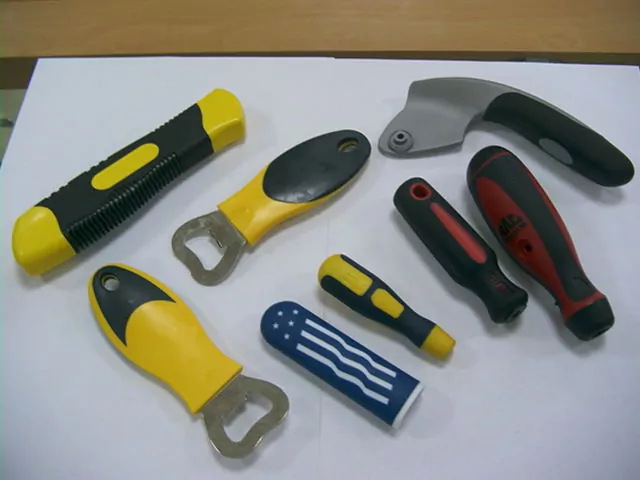

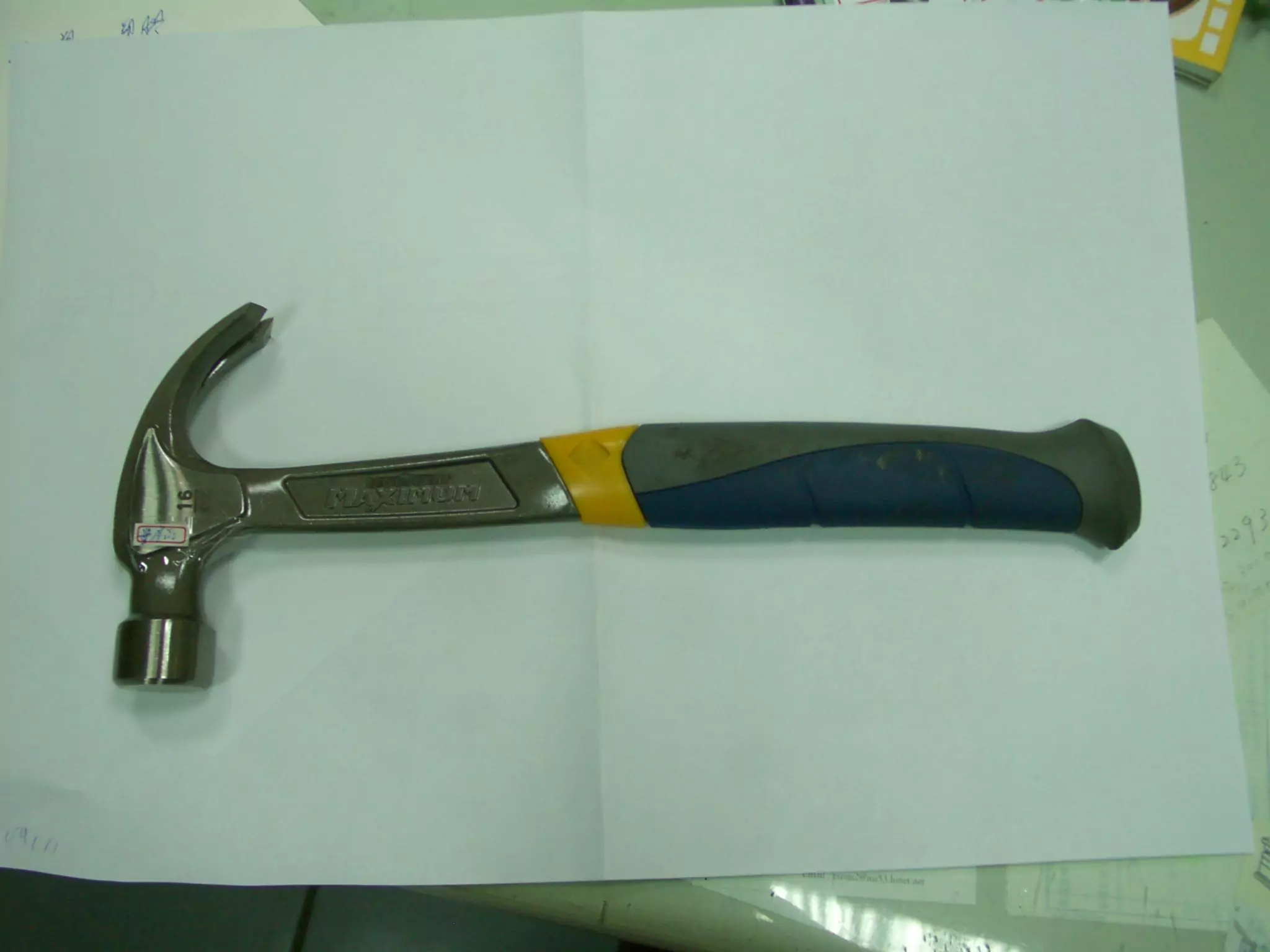

Сфера применения: кнопки с резиновыми элементами, ручки инструментов, уплотнители, детали автомобильной электроники.
Основное преимущество работы с МИ-ПРОМ — это комплексные решения под ключ. Помимо приобретения вертикального ТПА, вы можете получить от нас услугу по изготовлению пресс-формы и другого необходимого оборудования, а также услуги по монтажу, наладке, запуску и сервисному обслуживанию.
Преимущества использования вертикальных термопластавтоматов
Главная особенность этой техники заключается в экономии производственной площади и возможности интеграции в автоматизированные линии. Вертикальный тип конструкции позволяет удерживать детали в форме, что упрощает работу оператора. Технические преимущества таких машин базируются на нескольких факторах:
- открытый доступ к рабочей зоне для быстрого установления закладных элементов;
- компактные габариты, благодаря которым станок занимает минимум места в цехе;
- высокая стабильность давления при работе с мелкими деталями весом в несколько граммов;
- возможность использования поворотных столов для параллельного выполнения операций.
Такая конфигурация существенно повышает общую эргономику рабочего места.
Как выбрать вертикальный термопластавтомат для производства?
Подбор модели зависит от сложности изделия и необходимости автоматизации. Важно оценить не только усилие смыкания, но и тип стола — фиксированный, выдвижной или поворотный. Перед тем как заказать оборудование, стоит учесть технические характеристики, среди которых:
- объем впрыска шнека для вашего типа сырья (пластик, резина или ТЭП);
- усилие смыкания плит;
- необходимость высокой скорости цикла, для чего подойдут скоростные термопластавтоматы.
Больше вариантов конфигураций содержит наш каталог ТПА.
Почему стоит выбрать вертикальный термопластавтомат (ТПА) в компании МИ-ПРОМ
Мы помогаем украинским предприятиям запустить производство пластмассовых изделий. Каждый термопластавтомат проходит полную проверку перед отгрузкой, чтобы вы получили работоспособный инструмент для бизнеса. Партнерство с МИ-ПРОМ гарантирует вам следующие преимущества:
- помощь специалистов в расчете того, во сколько обходится оснащение линии с учетом специфики изделий;
- выгодная цена и официальная гарантия на каждый станок;
- доставка по всей стране и профессиональная пусконаладка;
- наличие запчастей на складе для оперативного обслуживания.
Качественное литье и точная переработка полимеров станут основой вашего успеха. Выгодная стоимость нашей техники поможет вам быстрее окупить инвестиции.
Обращайтесь к специалистам, чтобы узнать актуальную цену и купить надежное оборудование.
FAQ
Что такое вертикальный термопластавтомат?
Это тип инжекционной машины, в которой впрыск материала и смыкание пресс-формы происходит в вертикальной плоскости. Такая конструкция идеально подходит для литья деталей с закладными элементами, например, разъемов или инструментов с ручками.
Как работает вертикальный термопластавтомат?
Оператор или робот закладывает деталь в нижнюю часть формы, после чего верхняя плита опускается и создает усилие зажима. Расплавленный пластик заполняет полость, обволакивая вставку, и после охлаждения образует монолитное изделие.
Каковы преимущества вертикальных термопластавтоматов по сравнению с горизонтальными?
Они занимают меньше площади и позволяют использовать силу тяжести для фиксации вставок в форме. Это исключает смещение мелких деталей во время замыкания плит и упрощает автоматизацию процесса с помощью поворотных столов.
В каких отраслях используются вертикальные термопластавтоматы?

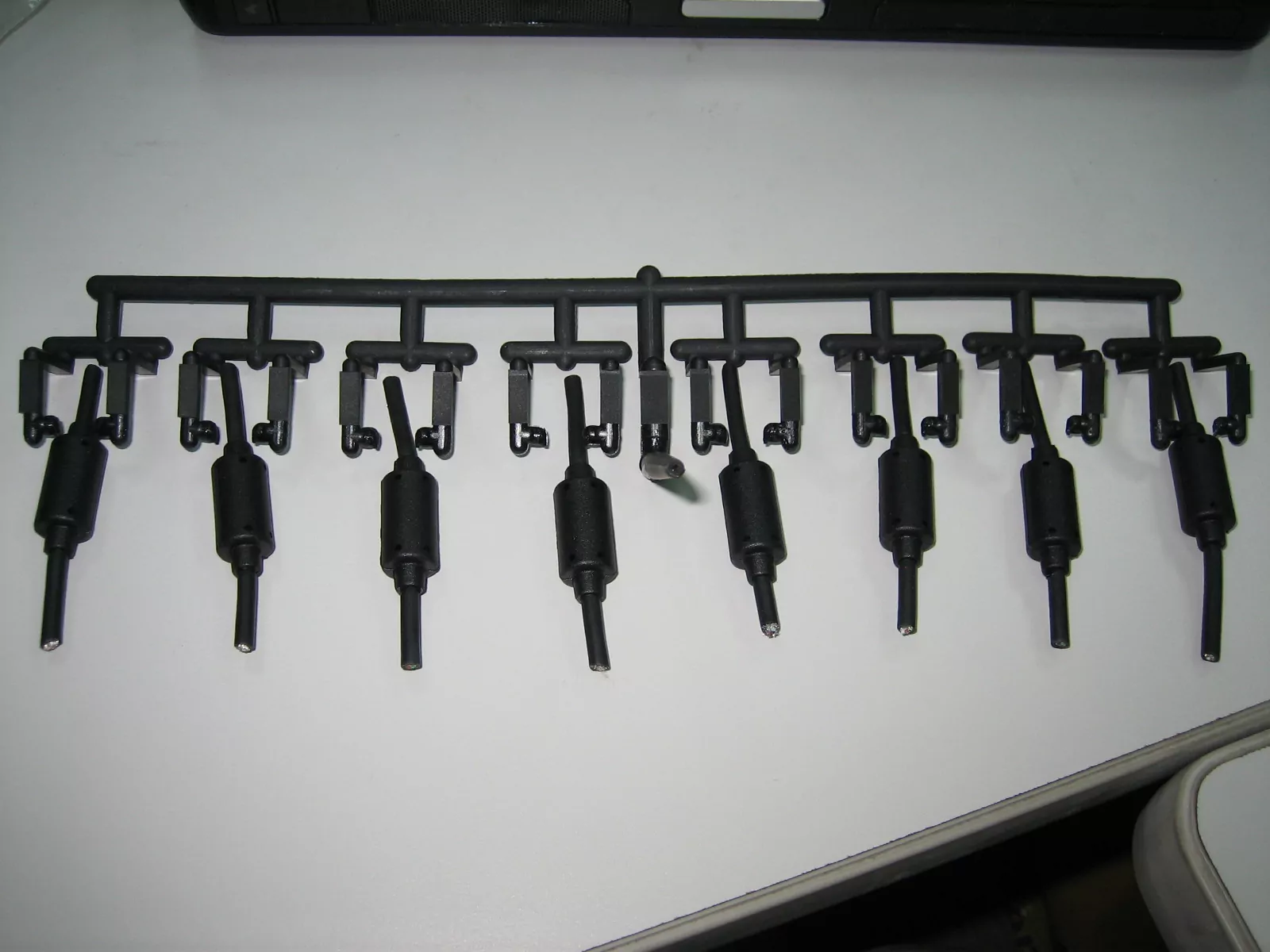

Чаще всего их применяют в электротехнике для заливки кабелей, в медицине для производства шприцев и фильтров, а также в автопроме для создания сложных узлов с металлическими компонентами внутри пластика.
Какие основные технические характеристики важны при выборе вертикального термопластавтомата?
Ключевыми являются усилие смыкания, объем впрыска и тип рабочего стола. Также важно проверить высоту размыкания плит, чтобы она позволяла свободно извлекать готовые детали вместе с длинными закладными элементами.
Как вертикальные термопластавтоматы влияют на производительность производства?
Использование поворотных столов позволяет оператору укладывать детали в одну форму, пока в другой происходит литье. Это сокращает время простоя и помогает увеличить количество готовых изделий за смену.
Какие виды пресс-форм подходят для вертикальных термопластавтоматов?
Подходят формы с вертикальным разъемом, специально адаптированные под конструкцию плит ТПА. Часто используют многогнездные матрицы для мелких компонентов, что значительно ускоряет производство и снижает себестоимость.
